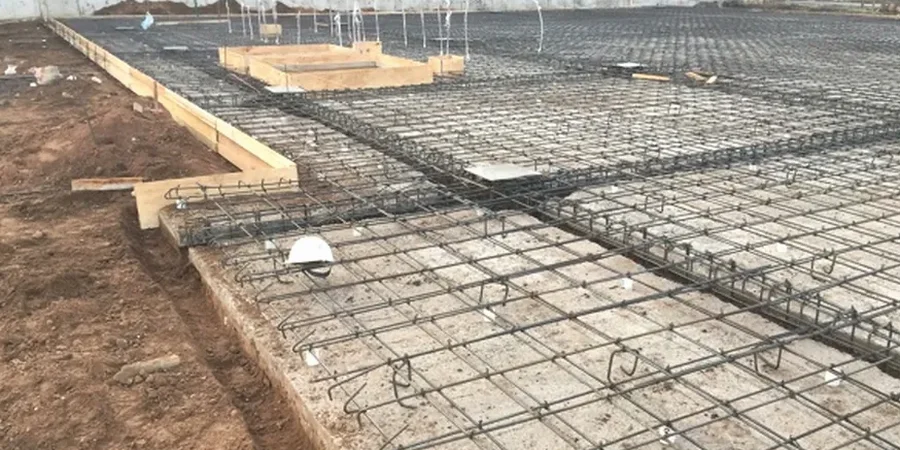

La cuenca de Chillán está asentada sobre depósitos fluviales y cenizas volcánicas que definen un perfil de suelo fino con intercalaciones de arena. Bajo la NCh433, gran parte del radio urbano clasifica como zona sísmica 3 con suelos tipo C o D, lo que exige un diseño de losa de cimentación que controle asentamientos totales y diferenciales. Combinamos la modelación de interacción suelo-estructura con ensayos de campo como el ensayo CPT para obtener la resistencia por punta en continuo, y verificamos la capacidad portante con sondajes SPT en los estratos granulares profundos. La napa freática alta en sectores como el oriente de la ciudad obliga a evaluar la subpresión y el potencial de licuefacción antes de definir el espesor de la losa.
En suelos finos de Chillán, una losa bien diseñada reduce los asentamientos diferenciales a menos de 12 mm entre columnas adyacentes, incluso bajo carga sísmica.
Enfoque y alcance del trabajo
Consideraciones locales
Los 124 metros de altitud media de Chillán no atenúan el riesgo sísmico: la ciudad está a 80 km del epicentro del terremoto de 1939 y a 100 km del de 2010. Una losa de cimentación mal calculada en suelos blandos puede experimentar asentamientos instantáneos por densificación durante el sismo, sumados a la consolidación posterior. El riesgo de agrietamiento en muros de carga y la pérdida de horizontalidad en losas de piso son fallas típicas cuando se omite el análisis de interacción suelo-estructura o se subestima la deformación por corte en los estratos de ceniza volcánica. La presencia de lentes de arena limosa saturada exige verificar el potencial de licuefacción a la profundidad de influencia del bulbo de presiones.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.com
Normas de referencia
NCh433.Of1996 Mod.2009 — Diseño sísmico de edificios; NCh1508:2014 — Geotecnia — Estudio de mecánica de suelos; ACI 318-19 — Requisitos de reglamento para concreto estructural; NCh1517 — Clasificación de suelos para propósitos de ingeniería.
Servicios técnicos asociados
Modelación estructural y geotécnica
Desarrollamos el modelo de elementos finitos de la losa considerando cargas estáticas y el espectro de respuesta de la NCh433. Calibramos los resortes de suelo con el coeficiente de balasto real, obtenido de ensayos de placa o correlaciones SPT, e incluimos la verificación al punzonamiento bajo columnas.
Planos de armado y especificaciones técnicas
Emitimos planos de detalle con despiece de armadura inferior y superior, refuerzo de borde, tratamiento de juntas de construcción y especificación del hormigón. Incluimos la memoria de cálculo con verificación de fisuración y deformaciones a largo plazo por fluencia lenta y retracción.
Parámetros típicos
Dudas habituales
¿Qué espesor debe tener una losa de cimentación en Chillán?
El espesor depende de la separación entre columnas y de la capacidad portante del suelo. En la zona céntrica de Chillán, con suelos limosos de compacidad media, se suelen proyectar losas de 25 a 40 cm para viviendas de dos pisos. La altura útil se define por punzonamiento y debe verificarse con la carga sísmica amplificada.
¿Por qué es crítico el estudio de mecánica de suelos antes de diseñar la losa en Chillán?
La cuenca de Chillán presenta alta variabilidad lateral: en pocos metros se puede pasar de un limo volcánico competente a un lente de arena suelta. Sin una exploración con calicatas y SPT que alcance al menos 1.5 veces el ancho de la losa, no es posible definir un módulo de balasto confiable ni detectar bolsones compresibles que generen asentamientos diferenciales.
¿Incluyen el diseño sísmico de la losa según la normativa chilena?
Sí, todo diseño incorpora las combinaciones de carga de la NCh433 y la NCh3171 para estructuras de hormigón armado. Modelamos la losa como diafragma rígido o flexible según su esbeltez, verificando la transmisión de fuerzas horizontales a los muros perimetrales y la capacidad de la interfaz suelo-losa para resistir el deslizamiento basal.
